Energieverteilung mit
großen Querschnitten

Energieverteilung mit großen Querschnitten

Die Verteilerblöcke der Serie PDB für Aluminium- und Kupferleiter

Die Anforderungen an Schaltanlagen steigen ständig. Häufig muss in Anlagen und Maschinen die Energie weiterverteilt werden, um zusätzliche Verbraucher wie z.B. Motoren zu versorgen – und das natürlich so sicher und effizient wie möglich. Immer größere Leiterquerschnitte bei minimalem Platzbedarf rücken die Verteilerblöcke von HORA in den Fokus der Anwender.

Die Verteilerblöcke von HORA eTec sind sowohl für Kupferleiter als auch für Aluminiumleiter geeignet. Sie ermöglichen die Einspeisung von Rund- und Flachleitern. An den Abgängen erwartet den Installateur eine Vielzahl kleiner Klemmstellen für die weitere Energieverteilung. Darüber hinaus kann die Anzahl der Abgänge einfach und sicher erweitert werden, da die Verteilerblöcke beliebig aneinandergereiht und erweitert werden können. Hierfür stehen für die kleineren Verteilerblöcke Phasenschienen und für die größeren vorkonfektionierte Flachkupferbrücken als Zubehör zur Verfügung.

Verteilerblöcke in sechs verschiedenen Ausführungen

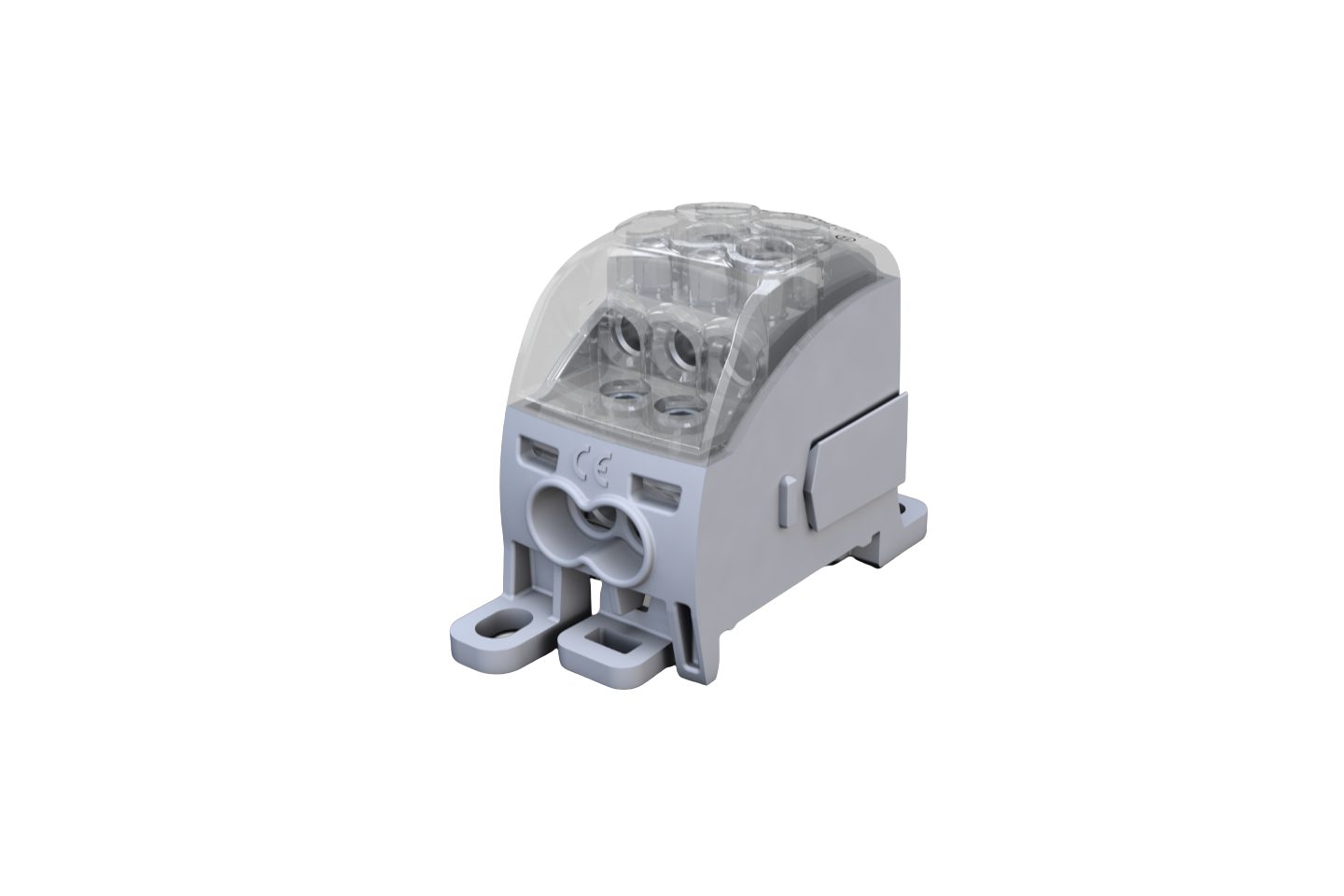

PDB 160

Verteilerblock, 1-polig, Anschluss von 3x 16 mm², 3x 10 mm² und 1x 25 mm², für Kupfer- und Aluminiumleiter #082040

Verteilerblock PDB 160 mit transparentem Deckel

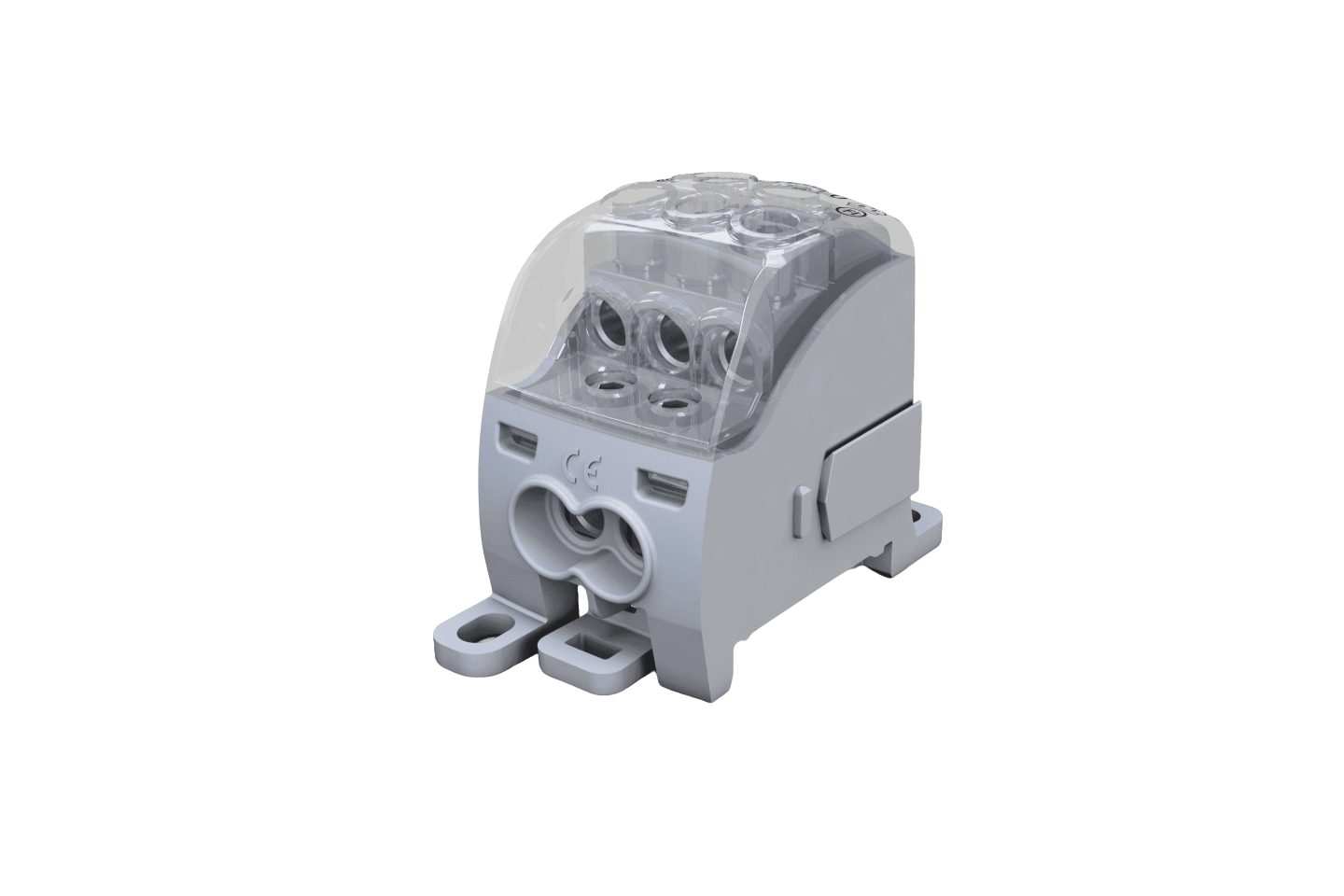

PDB 210

Verteilerblock, 1-polig, Anschluss von 2x 25 mm², 1x 35 mm² und 4x 16 mm², für Kupfer- und Aluminiumleiter #082050

Verteilerblock PDB 210 mit transparentem Deckel

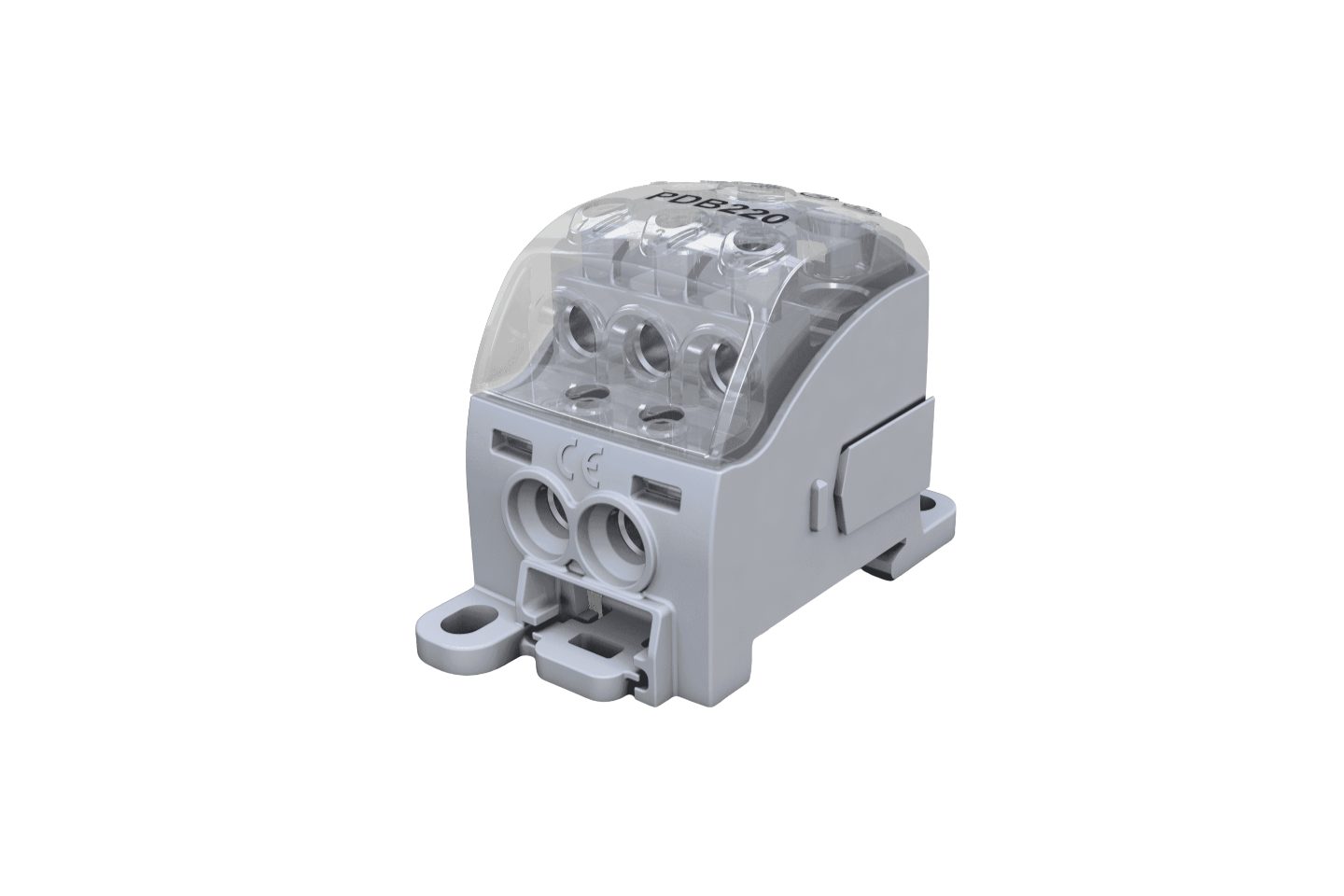

PDB 220

Verteilerblock, Anschluss von 1x 70 mm², 2x 25 mm² und 3x 16 mm² oder Flachleiter 15,5 x 5 mm, für Kupfer- und Aluminiumleiter #082060

Verteilerblock PDB 220 mit transparentem Deckel

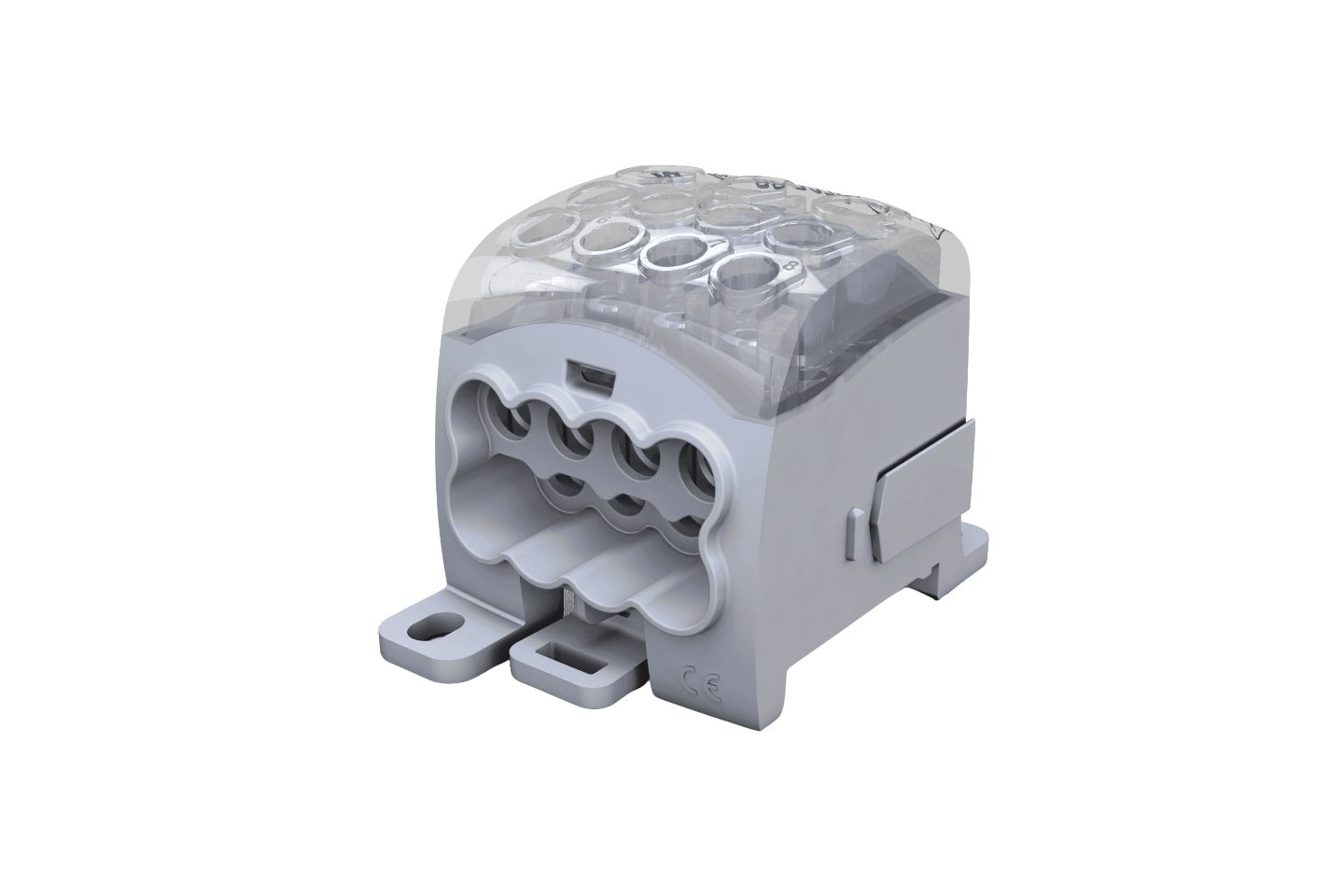

PDB 270

Verteilerblock, Anschluss von 1x 95 mm², 2x 35 mm² und 8x 25 mm², für Kupfer- und Aluminiumleiter #082070

Verteilerblock PDB 270 mit transparentem Deckel

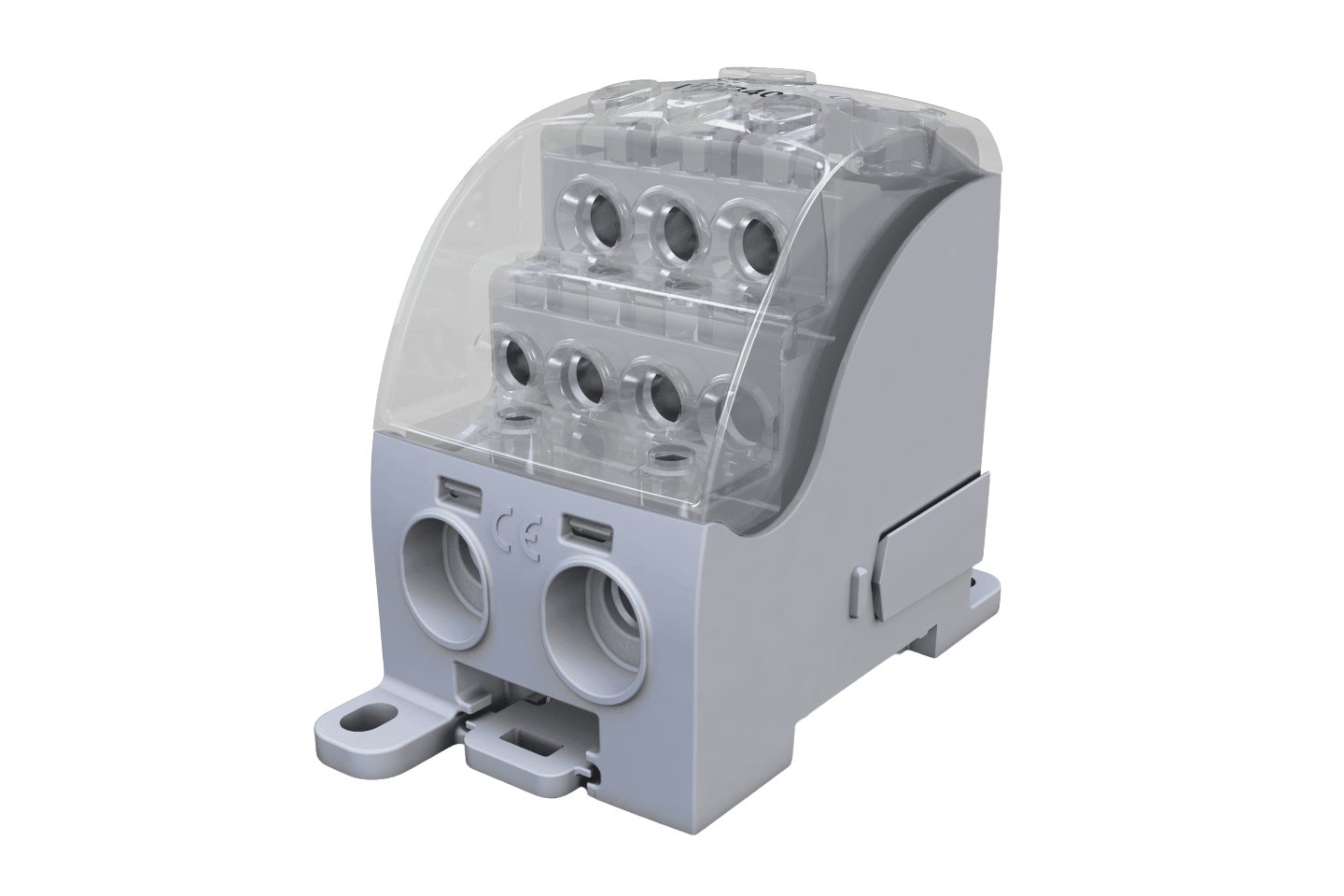

PDB 400

Verteilerblock, Anschluss von 1x 120 mm², 2x 35 mm², 3x 25 mm² und 4x 16 mm² oder Flachleiter 24 x 10 mm, für Kupfer- und Aluminiumleiter #082080

Verteilerblock PDB 400 mit transparentem Deckel

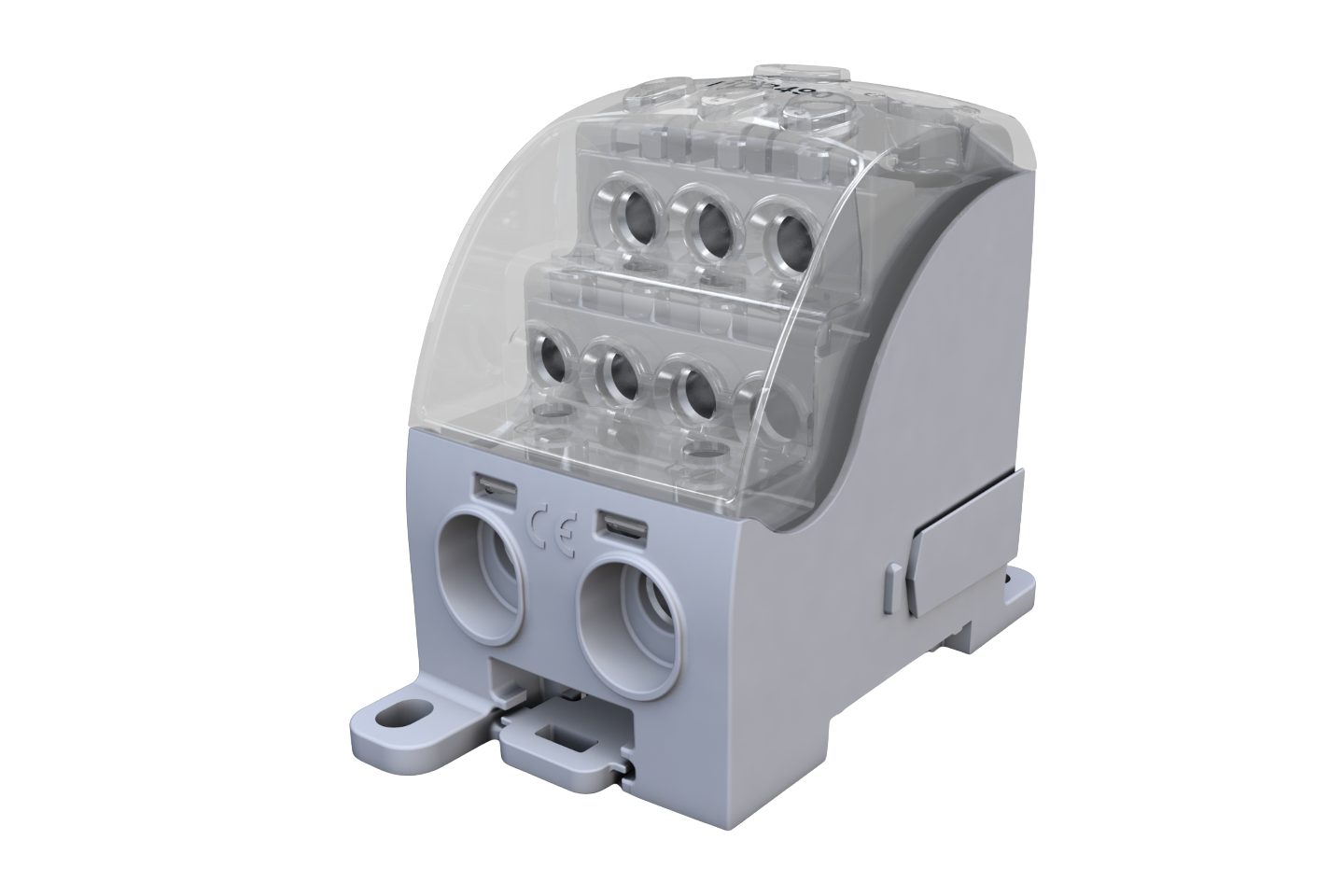

PDB 490

Verteilerblock, Anschluss von 1x 185 mm², 2x 35 mm², 3x 25 mm² und 4x 16 mm² oder Flachleiter 24 x 10 mm, für Kupfer- und Aluminiumleiter #082090

Verteilerblock PDB 490 mit transparentem Deckel

Produktvorteile

Unser Portfolio an Verteilerblöcken ist umfassend und bietet Ihnen zahlreiche Vorteile: von der einfachen Montage über flexible Anschlussmöglichkeiten bis hin zu weltweiten Zulassungen. Installateure und Anwender profitieren darüber hinaus von weiteren Vorteilen in der praktischen Anwendung:

  • Kompatibel mit Kupfer- und Aluminiumleitern

  • Große Anzahl an Klemmstellen für die weitere Energieverteilung

  • Kompakte und robuste Bauweise mit vergleichsweise großen Querschnitten

  • Innovative Treppenbauform des Messingkörpers mit durchsichtigem Deckel für ein sicheres Verbinden der Leiter

  • Durchgängig fingersichere Ausführungen

  • Beliebige Anreihbarkeit und Erweiterbarkeit der Verteilerblöcke mit Phasenschienen oder Flachkupferbrücken

Die PDB-Serie im Video

In diesem Produktvideo erfahren Sie, welche Modelle es gibt, wie sie aufgebaut sind und wie einfach unsere Verteilerblöcke zu installieren sind.

Zulassungen | Konformität | Sicherheit

Alle Ausführungen sind allseitig fingersicher nach EN 50274, die Kunststoffgehäuse sind selbstverlöschend und halogenfrei. Die Kurzschlussfestigkeit nach hohem SCCR-Standard sorgt zusätzlich für ein hohes Maß an Sicherheit.

  • IEC 60947-7-1

  • UL-1059

  • CSA C22.2 No.158-10
