Die Unterverteilerblöcke der Serie UVB für Aluminium- und Kupferleiter

Zahlreiche Kunden aus der Elektrobranche, der Industrie oder dem Bereich der erneuerbaren Energien setzen auf unsere Unterverteilerblöcke. Denn unser Portfolio verfügt über eine große Produktfamilie in Bezug auf unterschiedliche Querschnitte und überzeugt durch vielfältige Einsatzmöglichkeiten in Unter- und Kleinverteilungen. Unsere Unterverteilerblöcke sind mit einer Vielzahl von Klemmstellen ausgestattet und lassen sich durch Aneinanderreihen und Überbrücken mit Leitern beliebig erweitern.

Alle Ausführungen sind sowohl für Kupfer- als auch für Aluminiumleiter in Rund- und Sektorform als starre, mehrdrähtige oder feindrähtige Leiter geeignet. Der UVB 200 verfügt über einen geräumten (eckigen) Hauptanschluss. Durch diese Besonderheit können alle Formen von Aderendhülsen problemlos angeschlossen und montiert werden.

Unterverteilerblöcke in zwei Ausführungen

UVB 100

Verteilerblock, 1-polig, Anschluss von 2x25 mm² und 6x10 mm² #080010

zum Produkt

UVB 200

Verteilerblock, 1-polig, Anschluss von 1x70 mm², 1x35 mm² und 6x16 mm² #080030

zum Produkt

Produktvorteile

Unser Portfolio an Unterverteilerblöcken umfasst eine große Bandbreite an Querschnitten und bietet von der einfachen Montage über flexible Anschlussmöglichkeiten bis hin zu weltweiten Zulassungen zahlreiche Vorteile:

Geeignet für Kupfer- und Aluminiumleiter in Rund- und Sektorform als starre, mehrdrähtige oder feindrähtige Leiter
Kostenersparnis durch optimierten Messingkörper und kompaktes Design
Anwenderfreundlichkeit dank optimierter Schraubtechnik, Verliersicherung der Schrauben im Kunststoffgehäuse, Verzicht auf Bremsschrauben
Universelle Einspeisung von Leitern bei einer Vielzahl an Klemmstellen

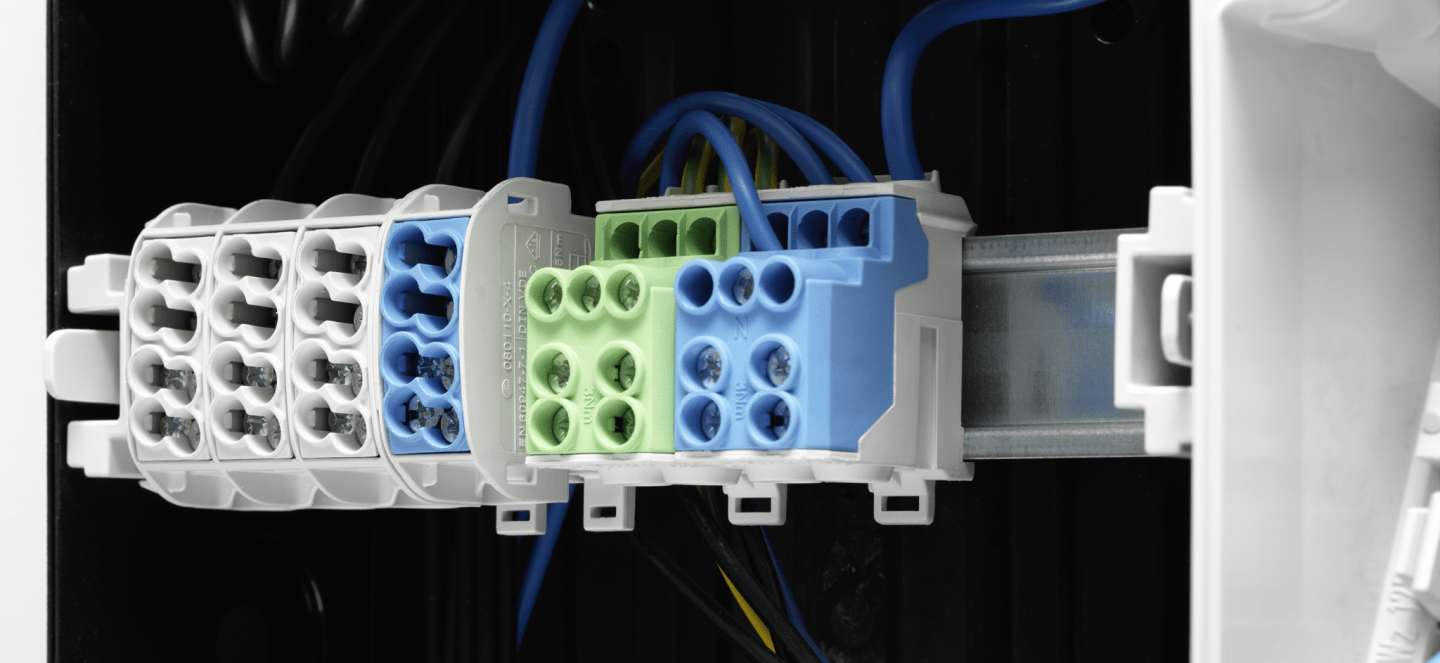

Horizontale und vertikale Installation sowie beliebige Anreihbarkeit und Verbindung von Komponenten mittels Leiterbrücken
Fünf Deckelfarben nach RAL für die eindeutige Kennzeichnung unterschiedlicher Spannungspotenziale

Innenansicht Unterverteilerblock UVB 200 mit grauem Deckel

Deckel Installation Klemmkörper Klemmstellen Befestigung

Die UVB-Serie im Video

In diesem Produktvideo erfahren Sie, welche Modelle es gibt, wie sie aufgebaut sind und wie einfach unsere Unterverteilerblöcke zu installieren sind.

Unterverteilerblock UVB 200 mit blauem Deckel

Die Besonderheit der UVB-Serie: das Modell UVB 200

Die UVB-Serie verfügt über eine echte Besonderheit. Gängig sind Unterverteilerblöcke für Leiterquerschnitte von bis zu 25 mm² bei einer Strombelastbarkeit von 100 Ampere. Mit dem UVB 200 bieten wir auch einen Unterverteilerblock für Querschnitte von bis zu 50 mm² bei einer maximalen Belastbarkeit von bis zu 200 Ampere.

Sämtliche Crimpformen von Aderendhülsen anschließbar

Der UVB 200 hat einen geräumten, rechteckigen Hauptanschluss. Durch diese Besonderheit lassen sich sämtliche Crimpformen von Aderendhülsen problemlos anschließen und montieren.

Kennzeichnungen für den jeweiligen Leiter

Alle Ausführungen der UVB 200 Unterverteilerblöcke verfügen bei den Anschlussstellen über Kennzeichnungen für den jeweiligen Leiter. Die Eingänge sind mit Buchstaben gekennzeichnet, die Ausgänge mit Ziffern. So behalten Sie bei der Vielzahl an Klemmstellen stets den Überblick.
